DIY Aktivsubwoofer mit Passivmembran

Dieses Projekt zeigt einen aktiven Subwoofer aus Klang&Ton 3/2000 bestückt mit einem 25cm Peerless Chassis XLS-10, passender Peerless Passivmembran XLS-10 Slave 400 Gr. und einem Aktivmodul HS-80 von Hypex. Das ganze steckt in einem 30 Liter Gehäuse gefertigt aus 21mm MDF.

Da der Sub in meinem Fall die vorhandenen Sonus Faber Concertinos ergänzen sollte, ist die Optik des Subs durch die zusätzlichen walnussfarbibgen Seitenwangen und den Lederebezug der restlichen Wände an die Optik der Concertinos angepasst.

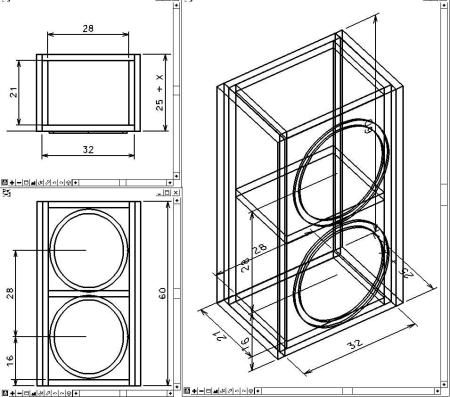

Das ganze Gehäuse wurde aus 21mm MDF gefertigt. Eine zusätzliche Rippe verstärkt das Gehäuse in der Mitte.

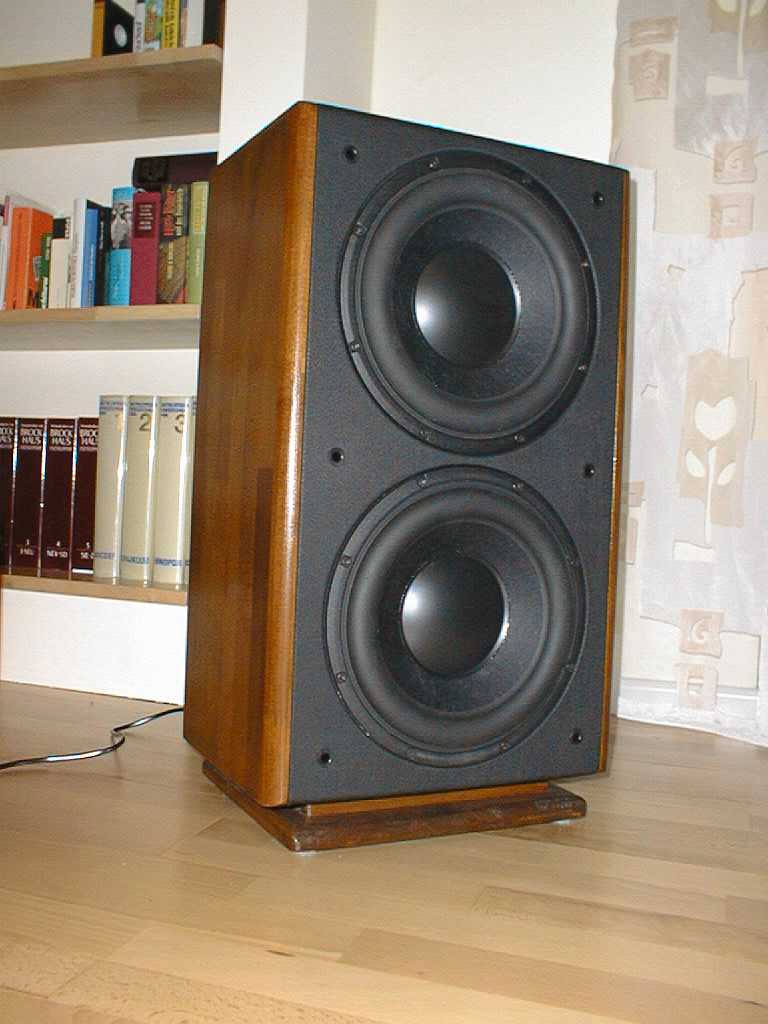

Front offen

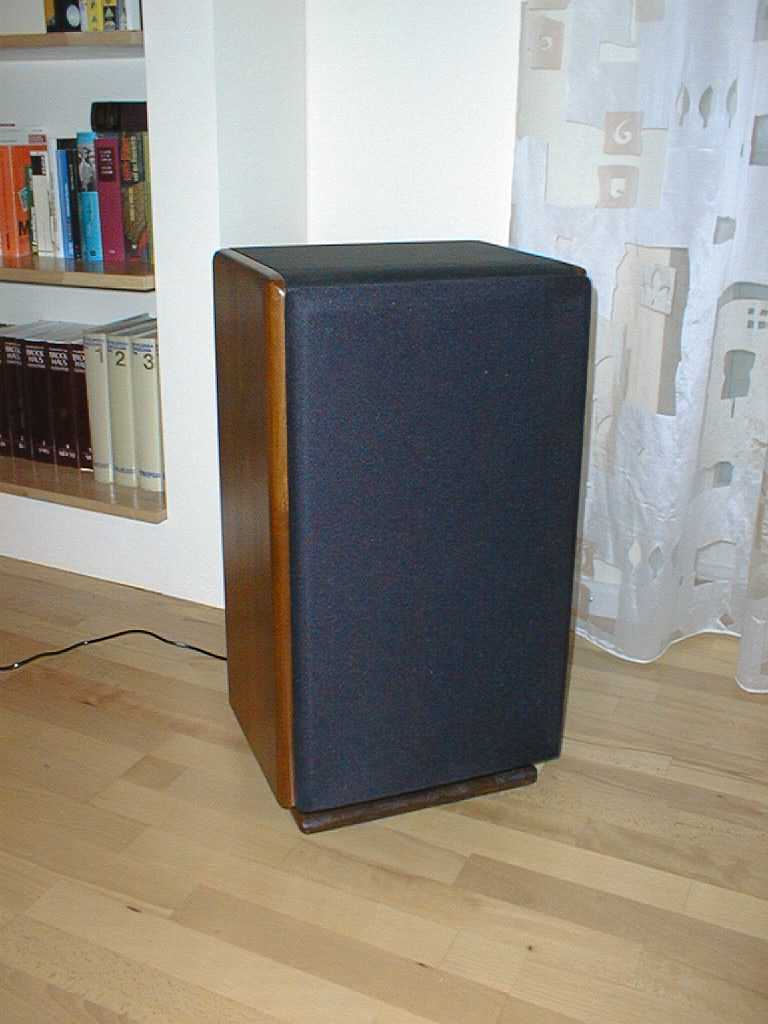

Front verdeckt

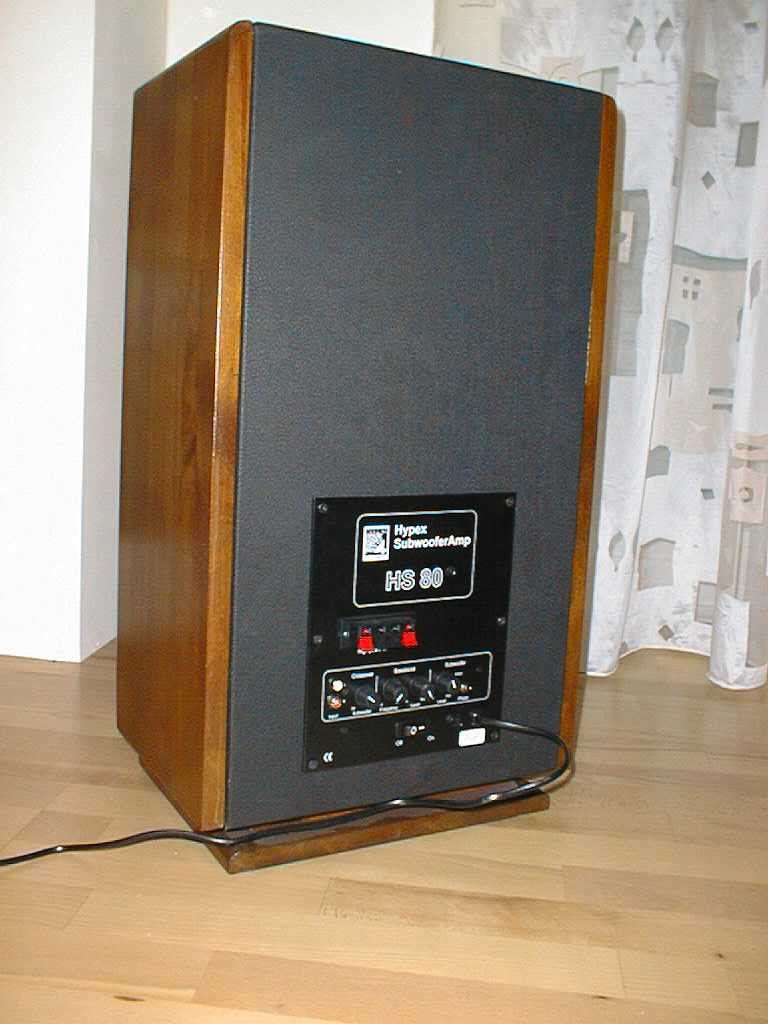

Rückseite

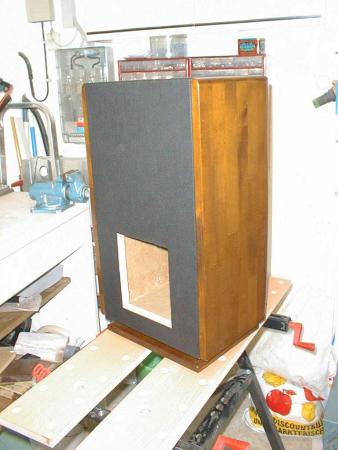

Rückseite mit Ausschnitt für das Hypex HS-80 Aktivmodul

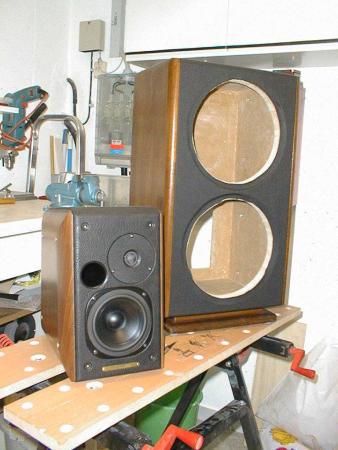

Subwoofer und die Concertino

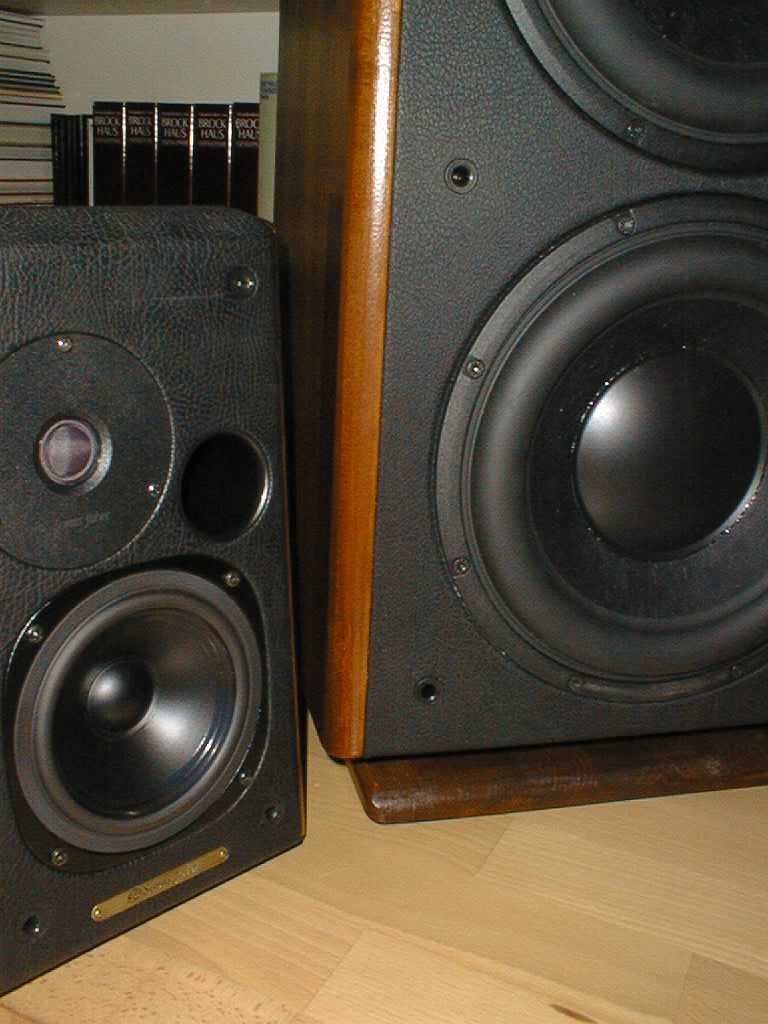

Subwoofer und die Concertino - Detail

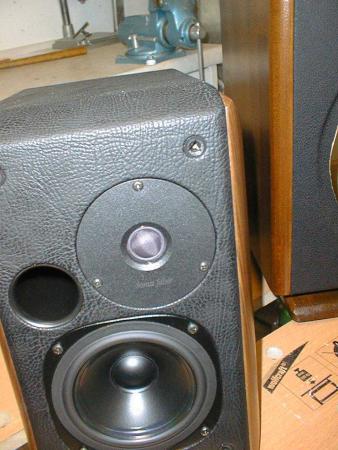

Concertino - Details

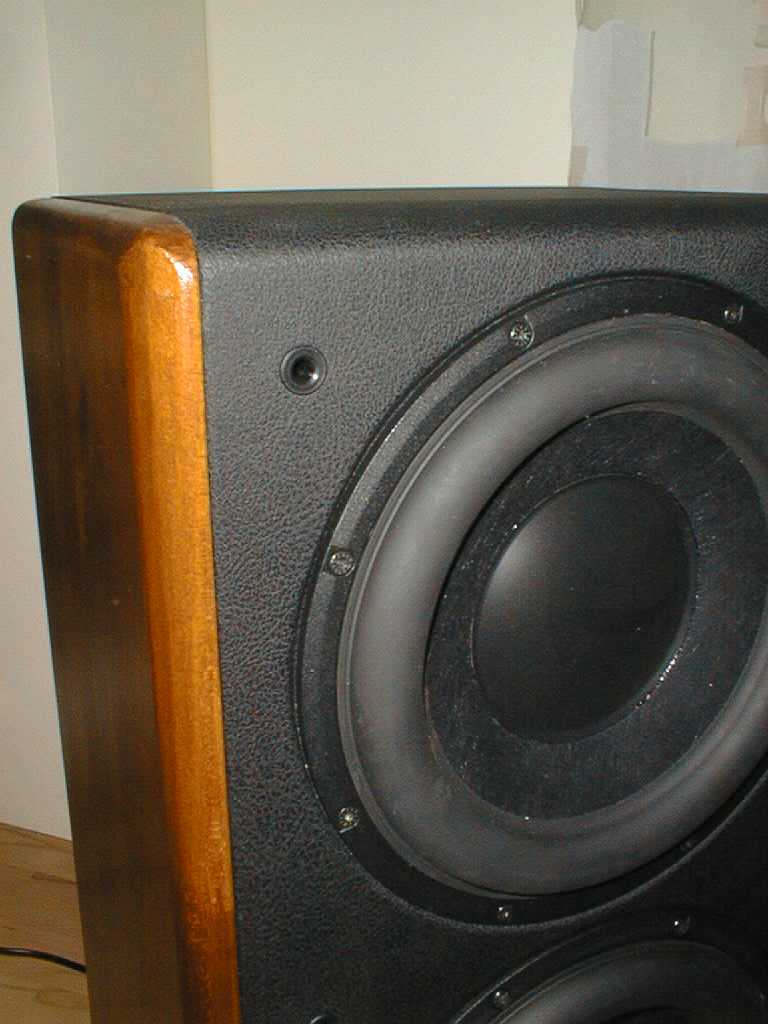

Subwoofer - Details 1

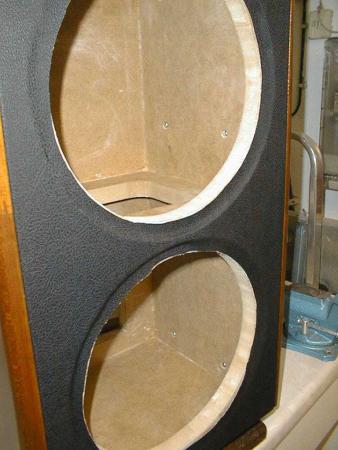

Subwoofer - Details 2

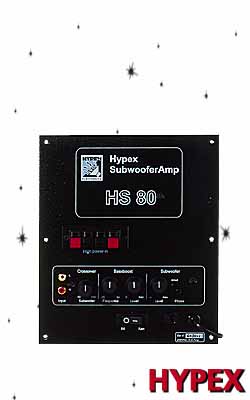

Hypex HS-80 Aktivmodul

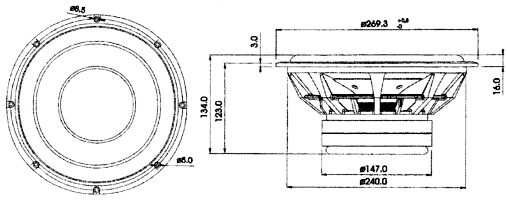

Peerless XLS-10 - ein 25cm-Subwooferchassis mit Doppelmagnetsystem und einer Auslenkung von insgesamt bis zu 40 mm (+/-12mm Linear-Hub)
